基础环境¶
硬件环境：正点原子IMX6ULL MINI板 V1.7 EMMC板
程序说明：为方便开发，程序使用 BootLoader + APP 的方式开发。使用BootLoader来进行升级，前期不将 BootLoader 作为开发重点，所以先使用 UBoot 作为我们的 BootLoader 后续可能会使用自写的 loader 。所以先使用正点原子的教程给板子的 EMMC或者SD卡 下载一个 Uboot。方便实现在线程序升级和运行。随便烧一个就行，不用自己去编译，下载它自带的就可以了。等下做说明。
裸机程序编写软件：SEGGER Embedded Studio V8.24 。 为了在Windows环境下编译裸机开发，所以使用 SES 的软件编写。
下载 Uboot 程序¶
主要是需要板子上有个能启动的程序。SD卡或者EMMC都行，只要能让板子启动起来就行。使用正点原子的下载工具。但是我们只下载Uboot，不下载其他的，如果你是使用的EMMC的话，它本身里面就有了出厂的Uboot这些程序，理论上就可以不用咋管了。
【全量烧写】SD 卡使用正点原子出厂工具烧写¶

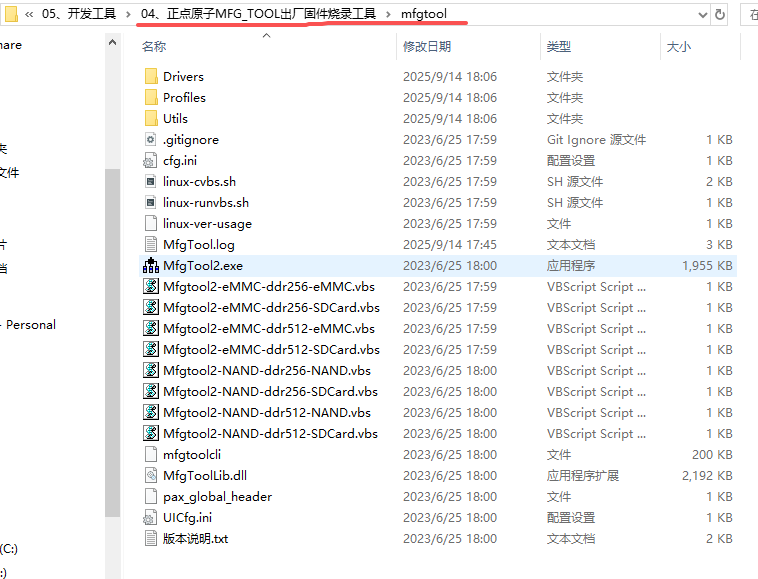

1、如果图省事，我们可以直接把Uboot、Linux内核和文件系统全量烧写到SD卡中，找到正点原子改版的mfgtools。不要找到NXP原厂那个了，那个还要自己改。

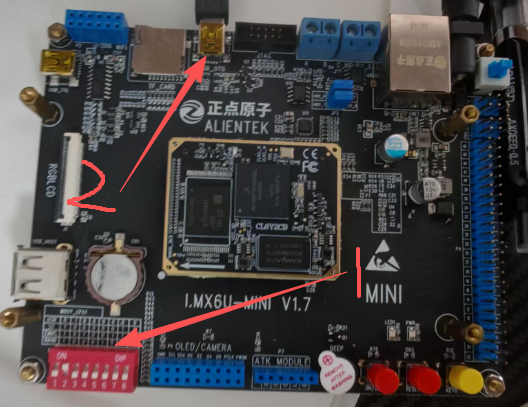

2、将 USB 插到 USBOTG 上，并且将启动方式调整到 USB 启动。

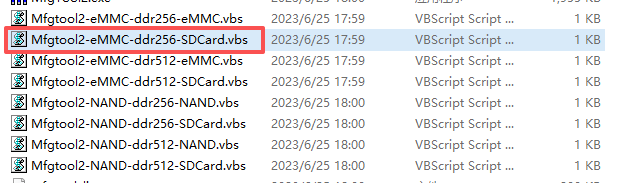

3、根据你的板子配置选择合适的脚本烧写。

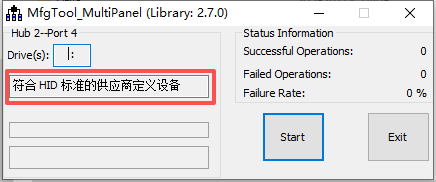

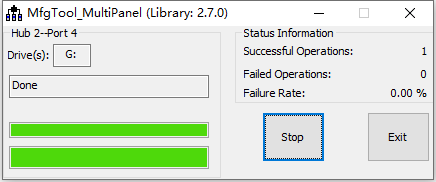

4、插上SD卡打开脚本并上电，会发现软件检测到板子，记得SD卡需要格式化，然后点击 Start 就等着。它下的内容比较多，可能要等一会，中间可能会弹出几秒的无设备连接，也比较正常，等一会就好了。下载完成后，显示done。

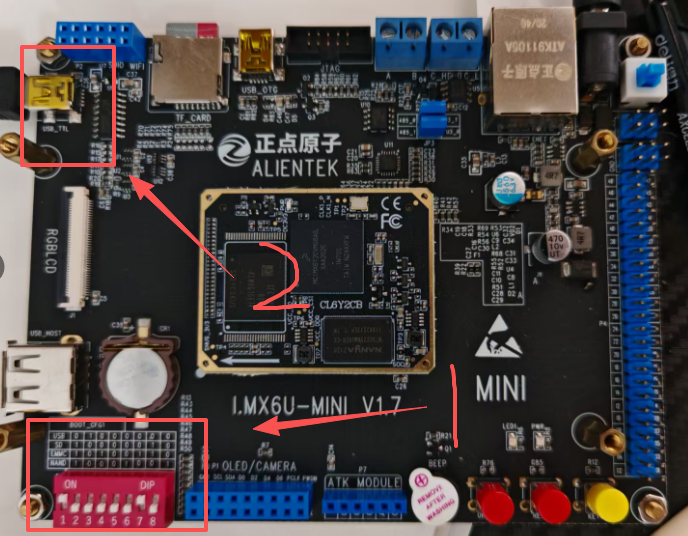

5、将电源关闭，引脚调整到SD卡启动，然后连接到串口，使用串口调试助手查看结果。

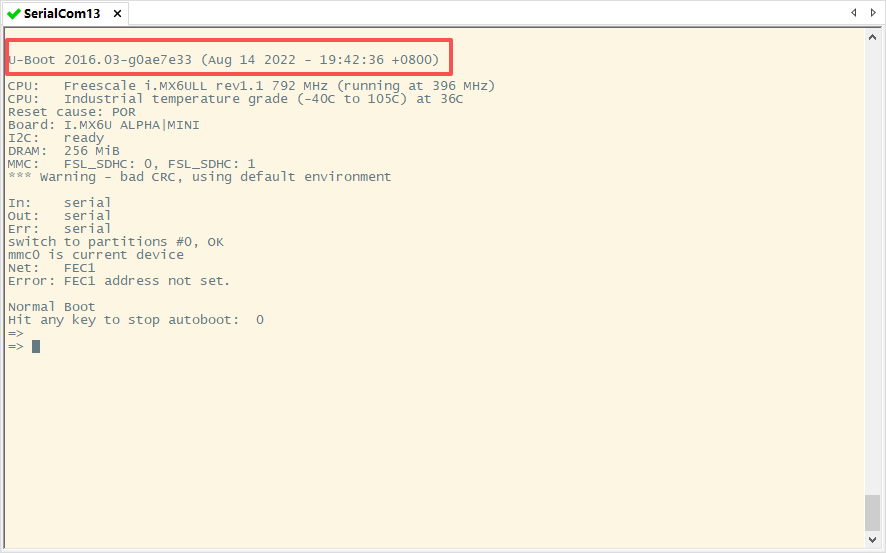

6、开机后我们一直回车，串口调试助手自己选择合适的，我这里使用的是 SecureCRT，因为他能发送各种协议的文本。开机后，就能发现Uboot打印了，回车就会进入 UBoot 命令行了，就可以操控 Uboot 的相关指令了。

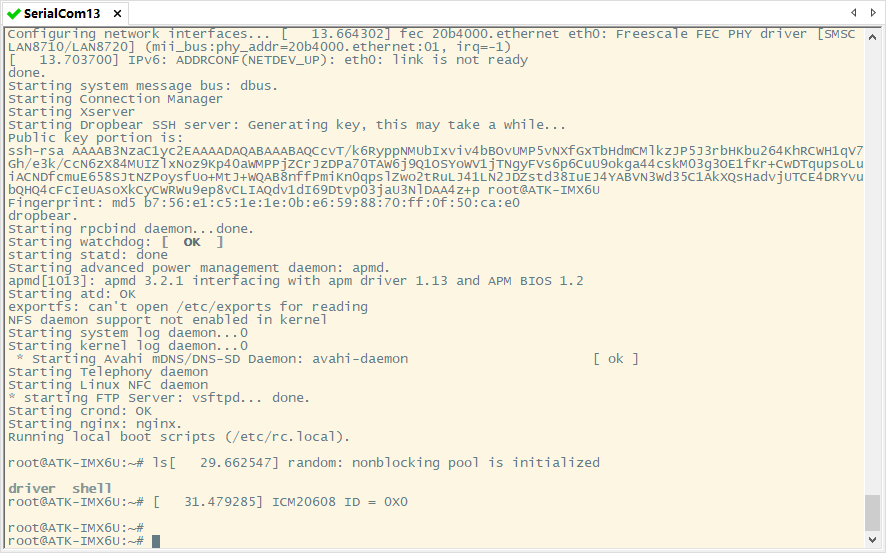

7、可以尝试一下复位后不回车，就会发现我们会一直进入到内核程序中。
【仅Uboot烧写】SD 卡使用正点原子出厂工具烧写Uboot¶

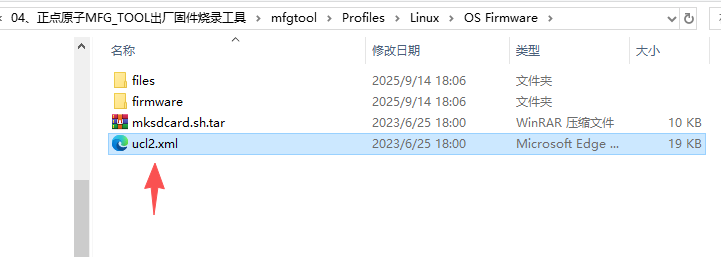

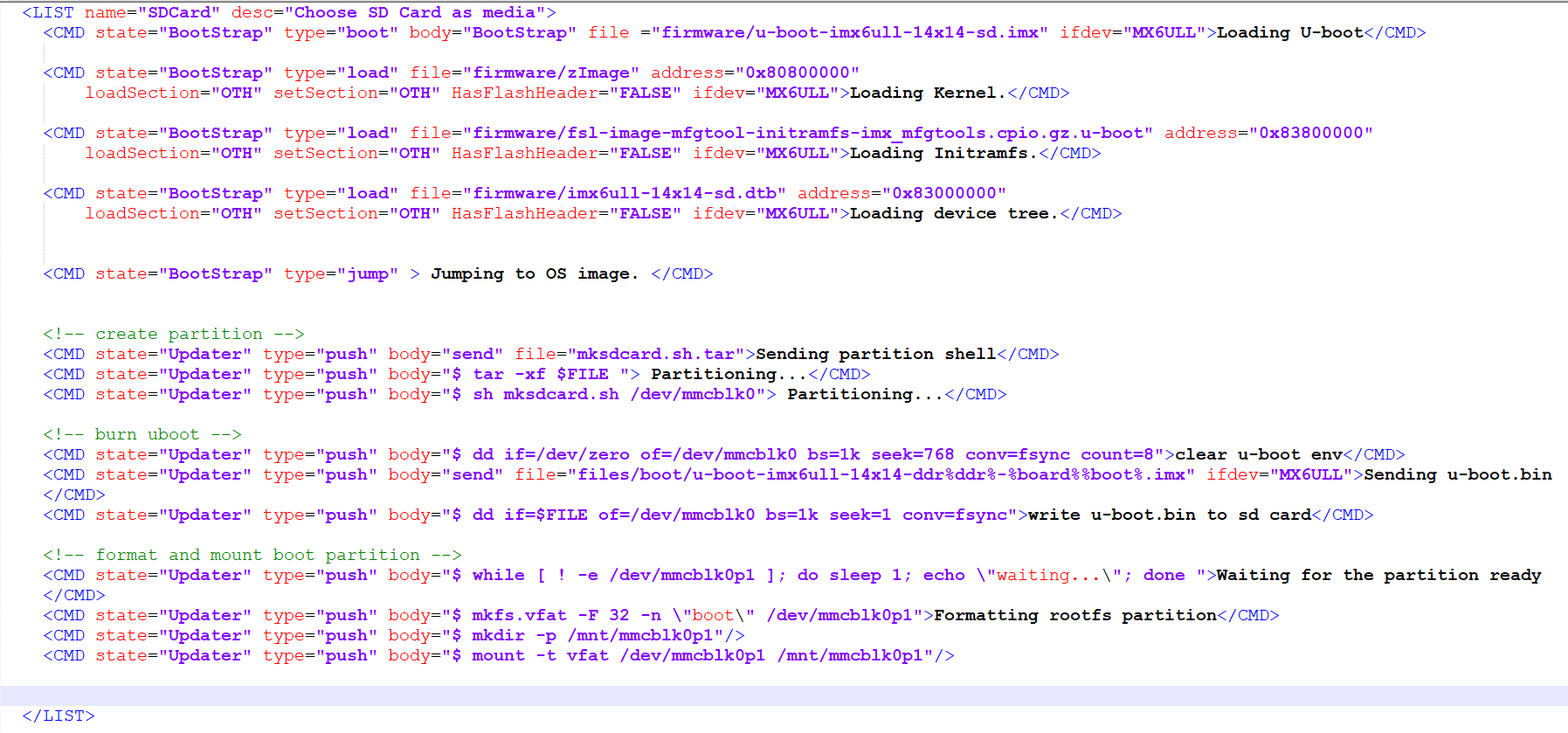

1、我们还可以只烧写 Uboot 。打开烧写工具中的烧写ucl2.xml。使用文本文件打开。

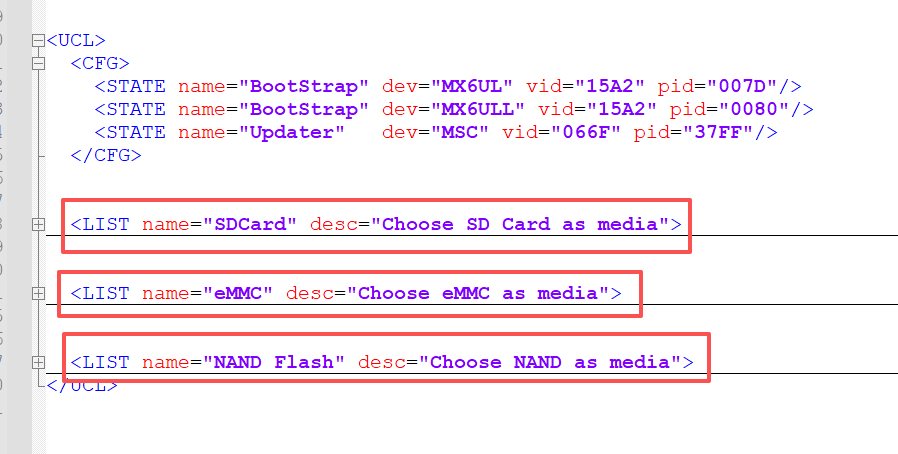

2、会发现中间有 3 个 List ，每个的内容会详细描述每个启动方式怎么烧写，我们先看 SD 卡的。

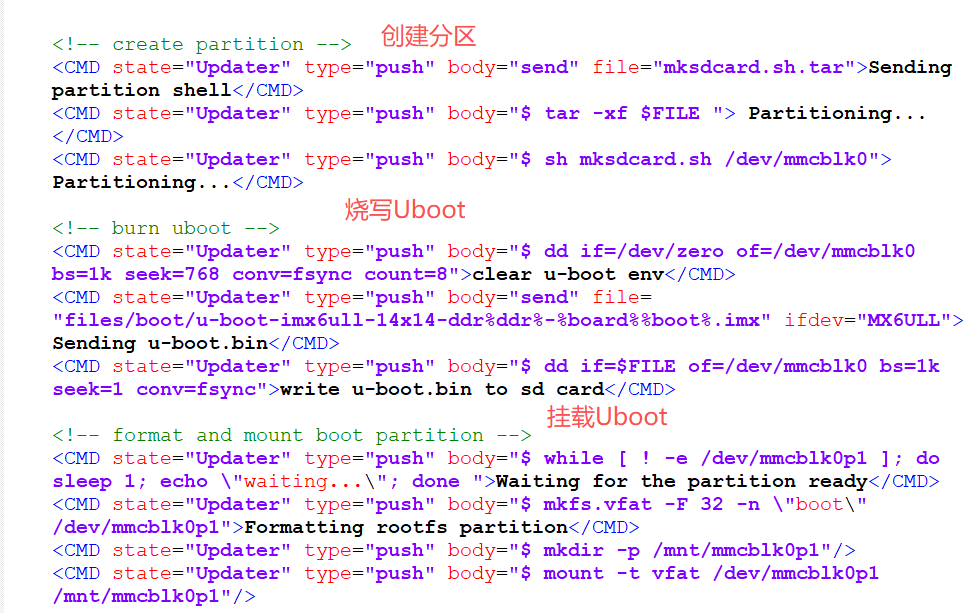

3、可以看每个命令前面的注释，比如创建分区，烧写分区什么的。
4、我们只保留Uboot相关的，其他的直接注释。也就是从 burn logo 开始，SD 卡下面的 那些CMD 全部注释，你要是嫌麻烦，也可以直接删除，但是建议你**备份**一个，因为你后面肯定还有要学烧写全部的需求。

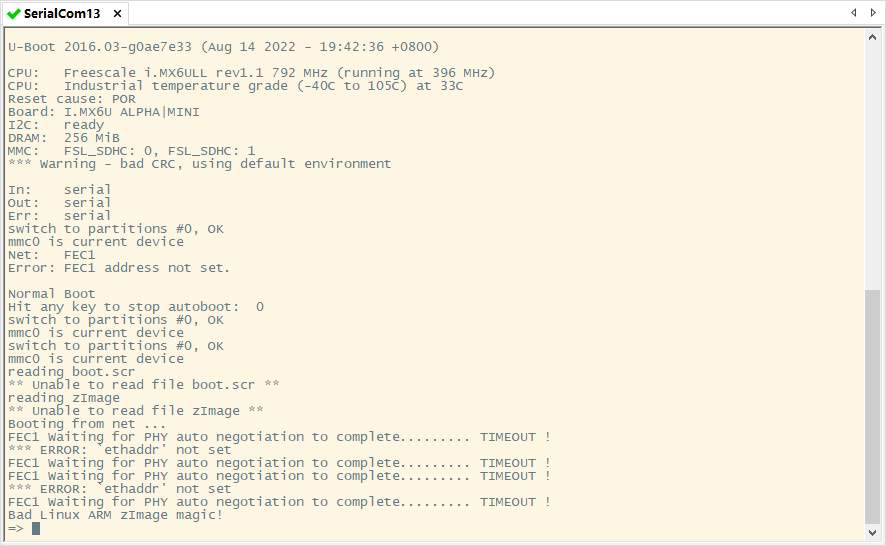

5、然后我们再去烧写 SD 卡，就和上面全量烧写的步骤一样了。只下载Uboot的话，就比较快。然后我们调整到SD卡启动，然后打开串口调试助手。你会发现你就算不回车，也进入不了Kernel，因为压根就没Kernel。
【全量烧写-Uboot烧写】EMMC 用正点原子出厂工具烧写¶
其实和SD卡的步骤一样的，只是在选择启动方式的时候，需要选择 EMMC 的启动方式，还有就是那个烧写脚本后缀需要选择带 EMMC的而不是带SD卡的。
然后只烧写UBoot的话，就得记着修改 ucl2.xml 中 EMMC 的部分，把其他全部去掉。
SEGGER ES 编写代码环境搭建¶

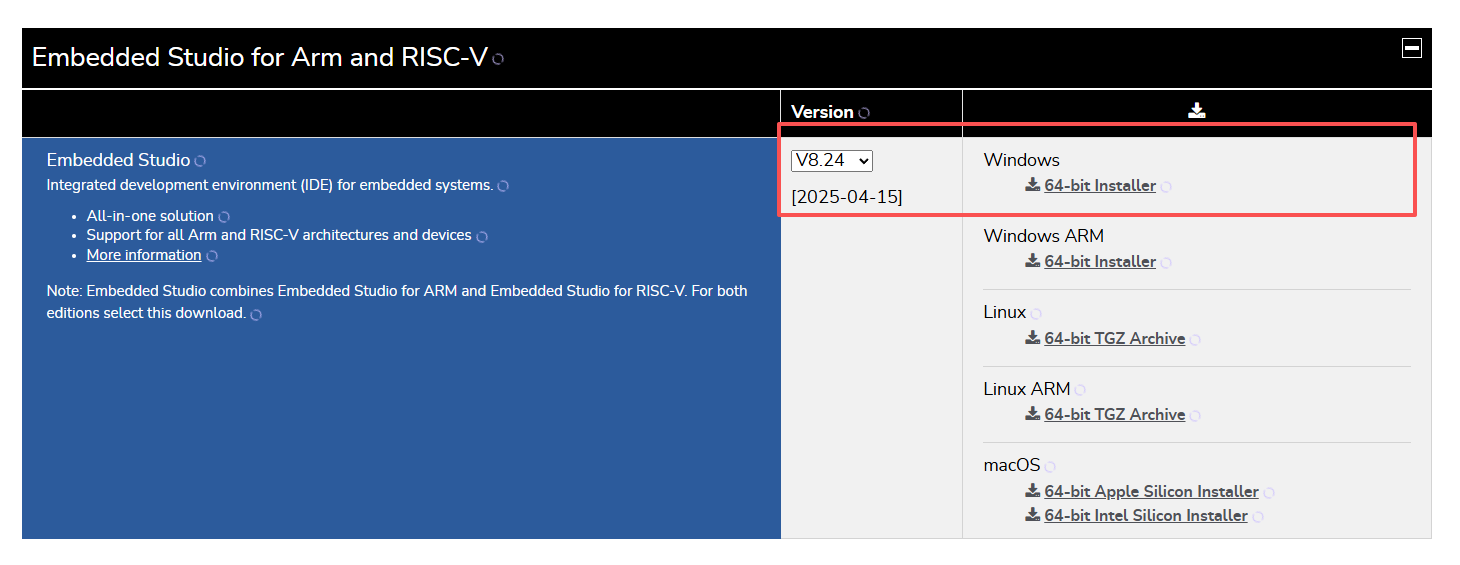

1、SEGGER Embedded Studio官网下载一个这个软件。根据你的操作系统选择软件，我们用 Windows。至于安装傻瓜式默认，只需要中间安装路径选择一个比较合适的位置。

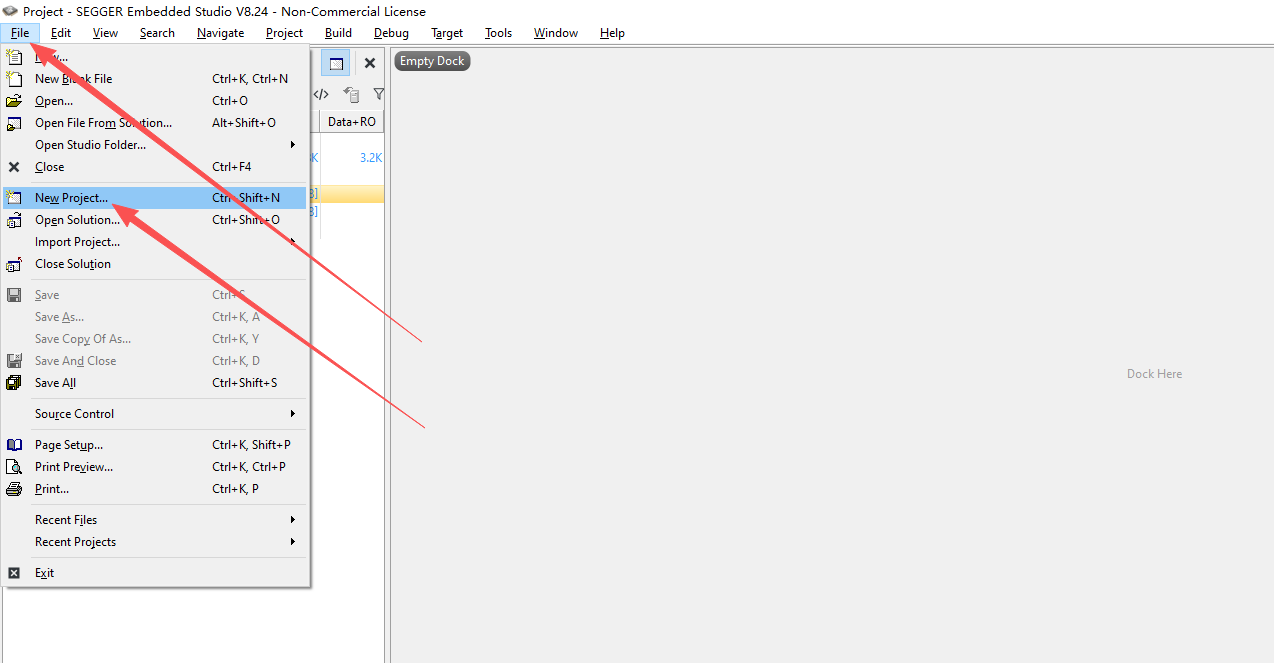

2、打开软件，我们新建一个工程

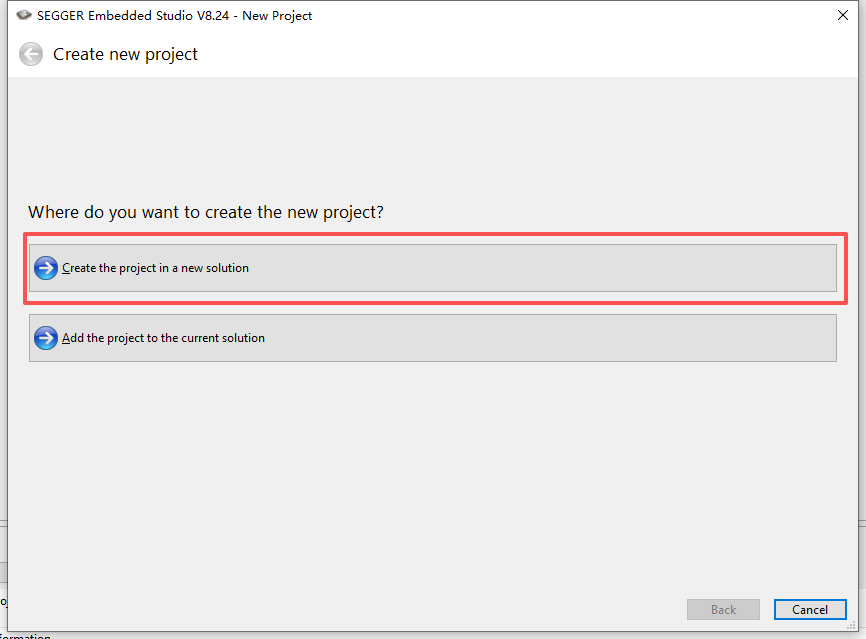

3、选择建立一个新的解决方案

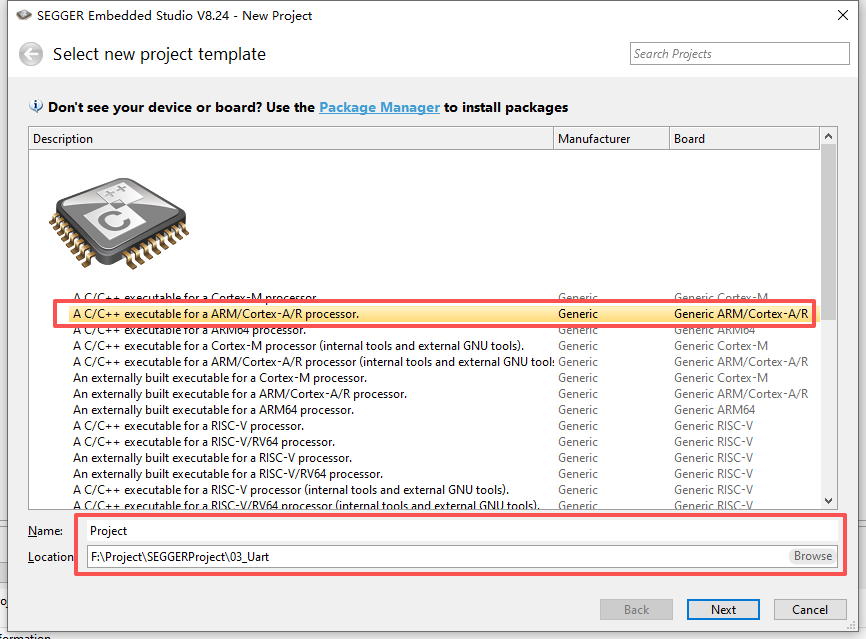

4、选择Cotex-A的解决方案，因为我们用的IMX是Cotex-A并且选择一个路径名和工程名。

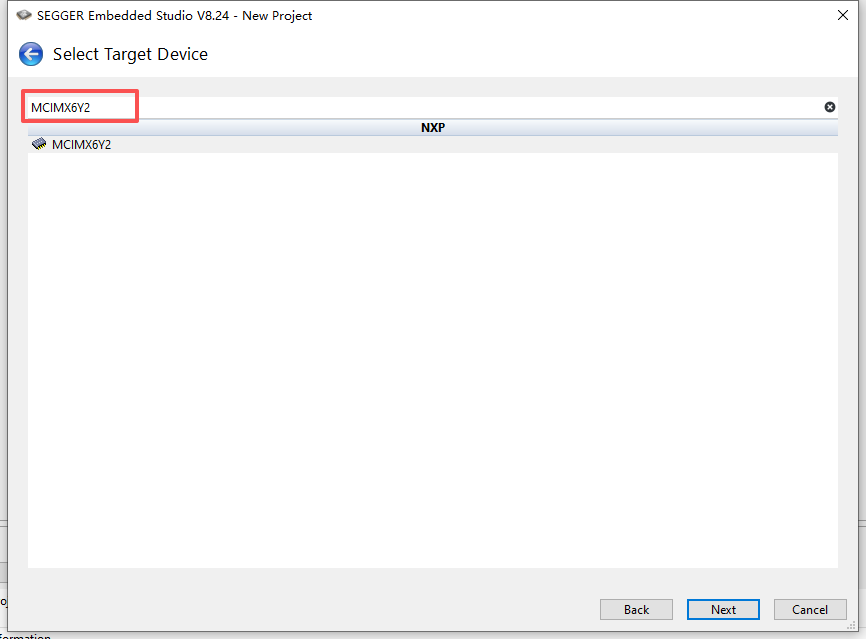

5、在选择目标设备中，我们搜索我们的芯片型号

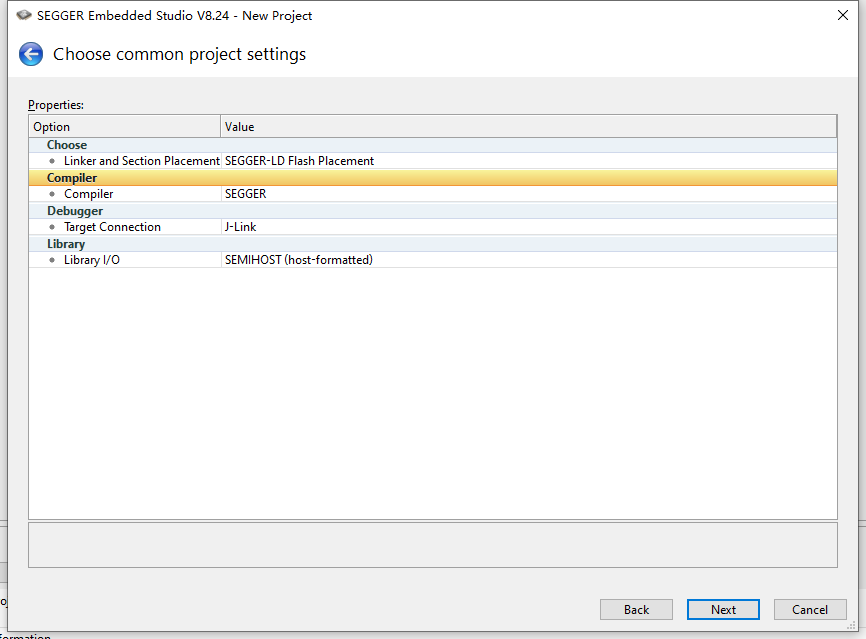

6、编译环境默认。

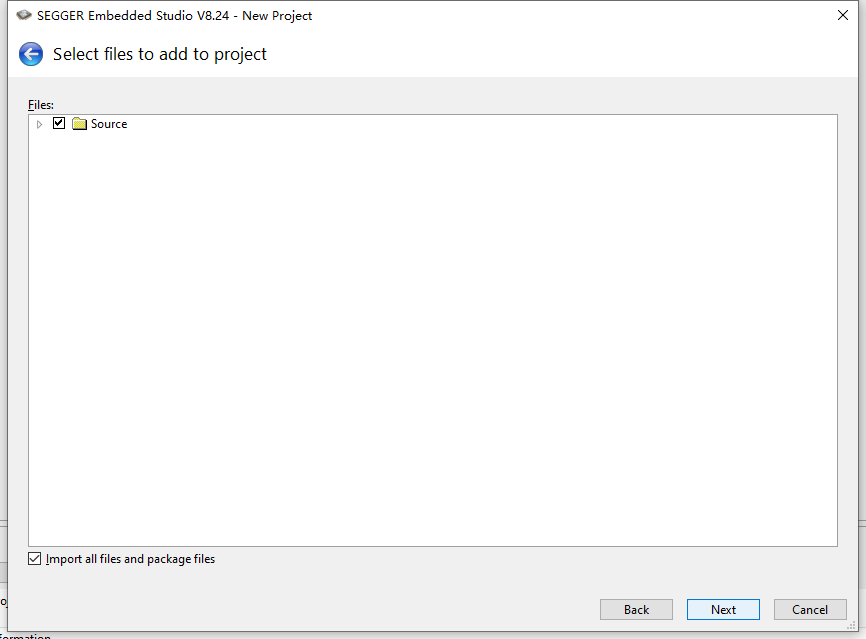

7、添加程序，默认

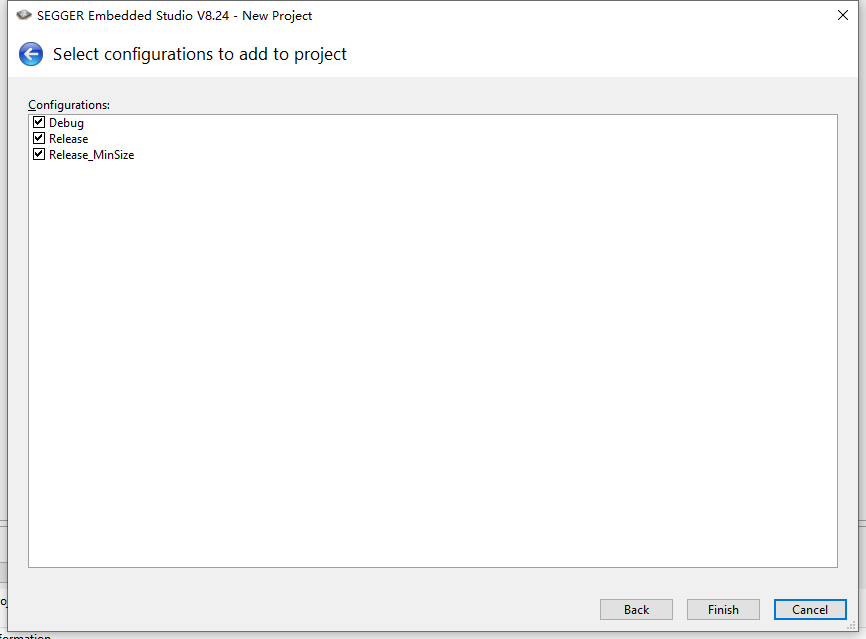

8、配置方案，也默认

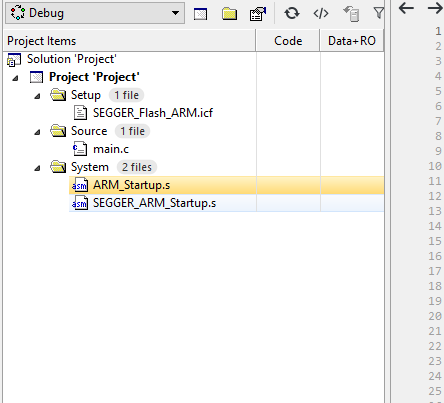

9、全部配置好后，就会生成工程。SEGGER_Flash_ARM.icf 是链接文件，main是编译文件，.s的是启动文件。
icf文件中我们改一点东西，主要就是链接地址改成自己想要的位置。
/****************** 改1前 *********************/
define region FLASH = FLASH1;
define region RAM = RAM1;
/****************************************************/
/****************** 改1后 *********************/
define region FLASH2 = [from 0x87800000 to 0x87FFFFFF];
define region RAM2 = [from 0x80000000 to 0x8003FFFF];
define region FLASH = FLASH2;
define region RAM = RAM2;
/****************************************************/
11、为了生成bin文件，我们右键工程，点配置。

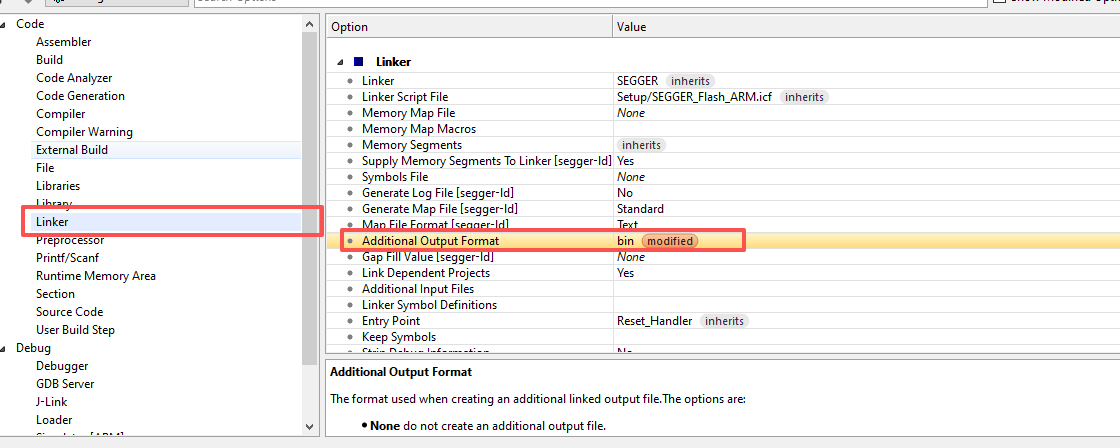

12、在linker中，将输出配置成bin

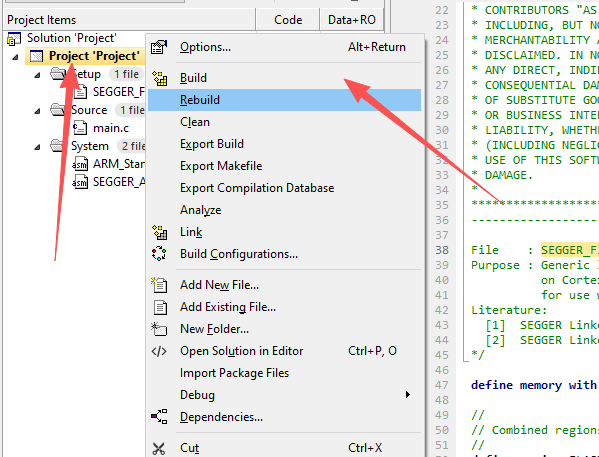

13、右键工程就可以Build

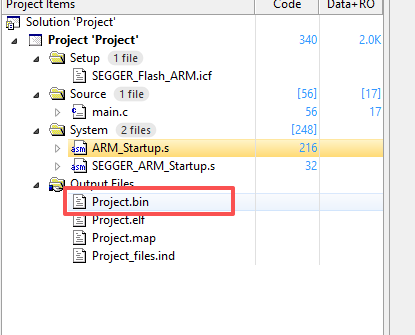

14、可以看到Output中就会有bin

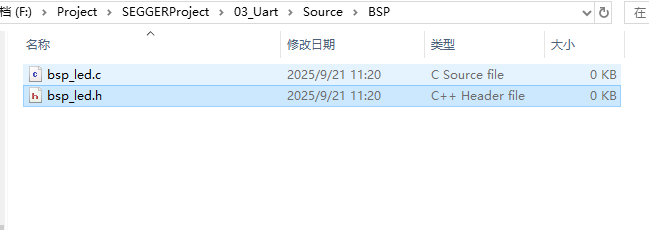

14、我们写一个基本的LED翻转驱动，使用正点原子的例程，并且烧写。先在Source目录下建立两个文件。当然，你也可以其他地方建立。

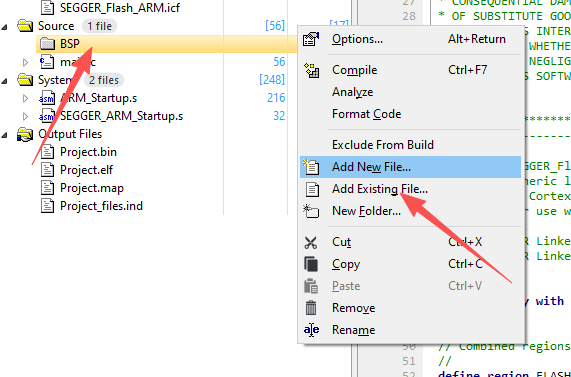

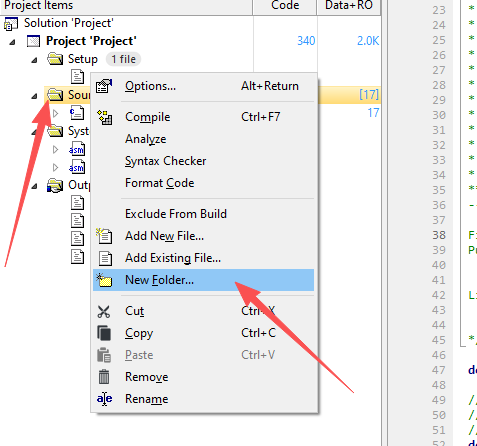

15、工程中，右键文件夹，新建文件夹分类。建立BSP文件夹，并且把刚刚的两个文件加进去。

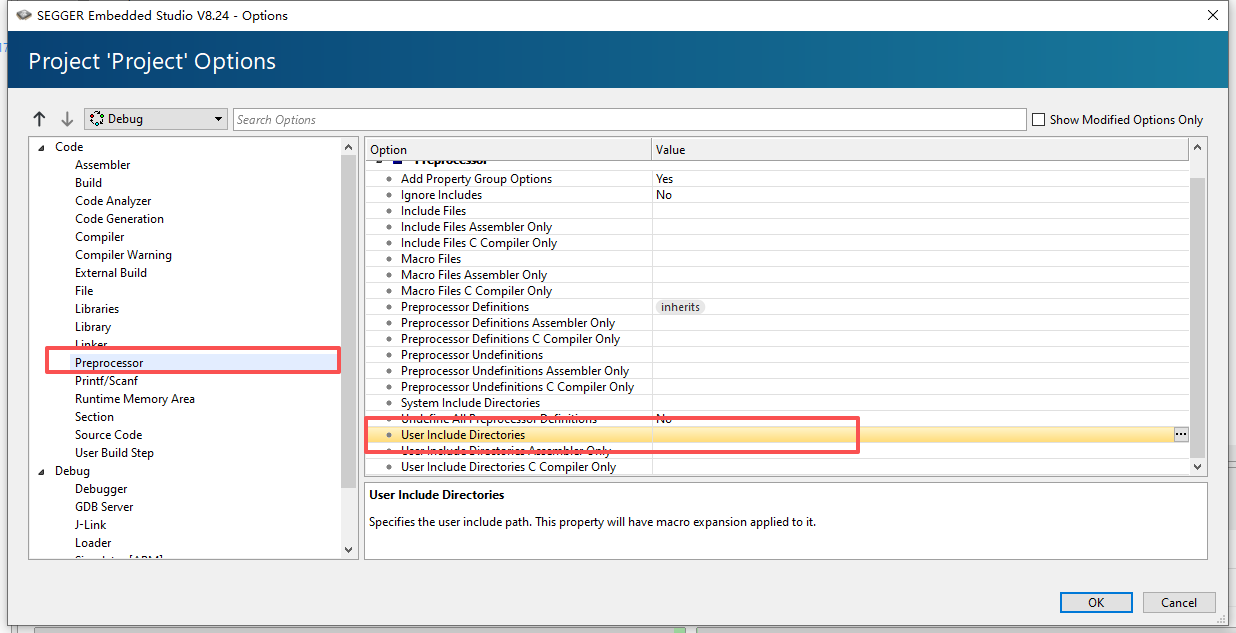

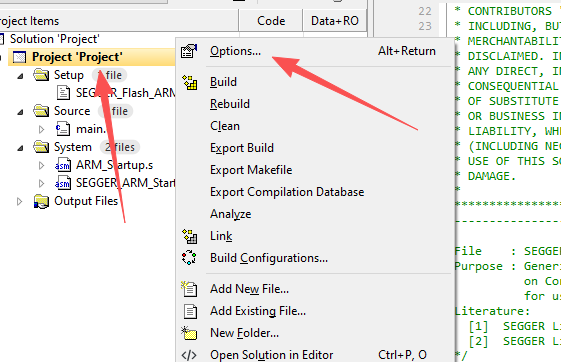

16、因为有了新的文件夹，所以工程还需要能够找到文件夹路径。右键项目option，配置Preprocessor的User Include Dir

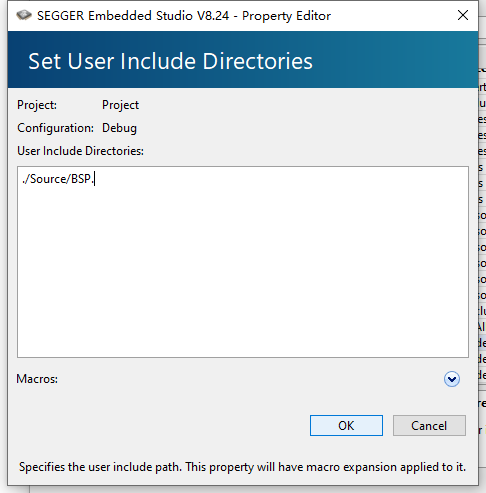

17、点击后面几个点，然后把自己的路径加上去。每行用,号隔开，我这里使用的是相对路径，他是相对这个工程文件的路径，然后要添加的文件夹是你外面文件的路径，不是工程里面的路径。是实际的文件路径。
18、源码如下
// bsp_led.c
#include "bsp_led.h"
#include <stdint.h>
void clk_enable(void)
{
CCM_CCGR0 = 0xffffffff;
CCM_CCGR1 = 0xffffffff;
CCM_CCGR2 = 0xffffffff;
CCM_CCGR3 = 0xffffffff;
CCM_CCGR4 = 0xffffffff;
CCM_CCGR5 = 0xffffffff;
CCM_CCGR6 = 0xffffffff;
}
void led_init(void)
{
SW_MUX_GPIO1_IO03 = 0x5; /* 复用为GPIO1_IO03 */
SW_PAD_GPIO1_IO03 = 0X10B0;
GPIO1_GDIR = 0X0000008; /* GPIO1_IO03设置为输出 */
GPIO1_DR = 0X0;
}
void led_on(void)
{
GPIO1_DR &= ~(1<<3);
}
void led_off(void)
{
GPIO1_DR |= (1<<3);
}
void delay_short(volatile unsigned int n)
{
while(n--){}
}
void delay(volatile unsigned int n)
{
while(n--)
{
delay_short(0x7ff);
}
}
// bsp_led.h
#ifndef BSP_LED_H
#define BSP_LED_H
/*
* CCM相关寄存器地址
*/
#define CCM_CCGR0 *((volatile unsigned int *)0X020C4068)
#define CCM_CCGR1 *((volatile unsigned int *)0X020C406C)
#define CCM_CCGR2 *((volatile unsigned int *)0X020C4070)
#define CCM_CCGR3 *((volatile unsigned int *)0X020C4074)
#define CCM_CCGR4 *((volatile unsigned int *)0X020C4078)
#define CCM_CCGR5 *((volatile unsigned int *)0X020C407C)
#define CCM_CCGR6 *((volatile unsigned int *)0X020C4080)
/*
* IOMUX相关寄存器地址
*/
#define SW_MUX_GPIO1_IO03 *((volatile unsigned int *)0X020E0068)
#define SW_PAD_GPIO1_IO03 *((volatile unsigned int *)0X020E02F4)
/*
* GPIO1相关寄存器地址
*/
#define GPIO1_DR *((volatile unsigned int *)0X0209C000)
#define GPIO1_GDIR *((volatile unsigned int *)0X0209C004)
#define GPIO1_PSR *((volatile unsigned int *)0X0209C008)
#define GPIO1_ICR1 *((volatile unsigned int *)0X0209C00C)
#define GPIO1_ICR2 *((volatile unsigned int *)0X0209C010)
#define GPIO1_IMR *((volatile unsigned int *)0X0209C014)
#define GPIO1_ISR *((volatile unsigned int *)0X0209C018)
#define GPIO1_EDGE_SEL *((volatile unsigned int *)0X0209C01C)
void clk_enable(void);
void led_init(void);
void led_on(void);
void led_off(void);
void delay_short(volatile unsigned int n);
void delay(volatile unsigned int n);
#endif
// main.c
#include "bsp_led.h"
int main(void) {
clk_enable(); /* 使能所有的时钟 */
led_init(); /* 初始化led */
while(1) /* 死循环 */
{
led_off(); /* 关闭LED */
delay(50000); /* 延时大约500ms */
led_on(); /* 打开LED */
delay(50000); /* 延时大约500ms */
}
return 0;
}
19，然后编译就可以得到bin文件了。
下载程序¶
我们现在有 Uboot 和 bin程序了，那我们就可以使用 Uboot 的相关指令下载程序了。先启动Uboot
先选择我们要控制的设备，要么SD卡要么EMMC，选择一个就可以了，我这里用SD卡
然后我们使用xmode协议把我们刚生成的bin文件传输到DDR内存中，我们把代码放到 0x87800000 中 。

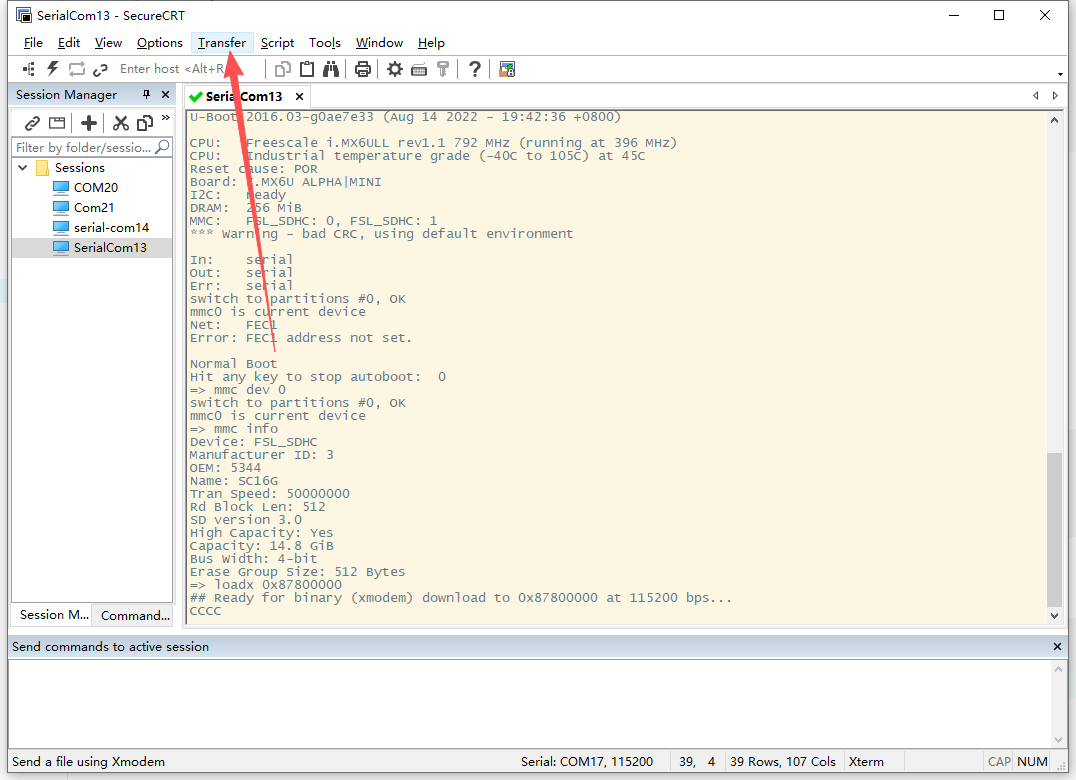

然后uboot会启动xmode协议接收，我们在SecureCRT中选择 Xmode 协议发送。并选择文件。
发送完成后，会给你说发送的文件大小，这里是484Byte。
=> loadx 0x87800000
## Ready for binary (xmodem) download to 0x87800000 at 115200 bps...
CCCCCCCCCC
Starting xmodem transfer. Press Ctrl+C to cancel.
Transferring Project.bin...
100% 484 bytes 484 bytes/sec 00:00:01 0 Errors
## Total Size = 0x000001e4 = 484 Bytes
我们可以把他写入到SD卡中。
然后我们可以直接启动程序
复位之后，可以把写入到 0x800 区域的 代码读出来放到0x87800000再跑
