06.I2C实现EEPROM读取
平台使用说明¶
硬件平台：正点原子STM32MINI开发板（STM32RCT6)
软件平台：STM32CubeMX （版本6.0.1） 、KEIL5（版本5.29）
实验说明¶
实现功能：用硬件IIC1读取板载EEPROM,用杜邦线连接
硬件连接：
PB6->IIC1_SCL
PB7->IIC1_SDA
PC12->EEPROM_SCL
PC11->EEPROM_SDA
说明：有时候程序下载后不实现，可试着复位一下，也可在魔术棒配置中打开下载后复位。 （仅仅写了IIC配置部分，其余初始化以及工程配置未做说明）
CubeMx配置¶

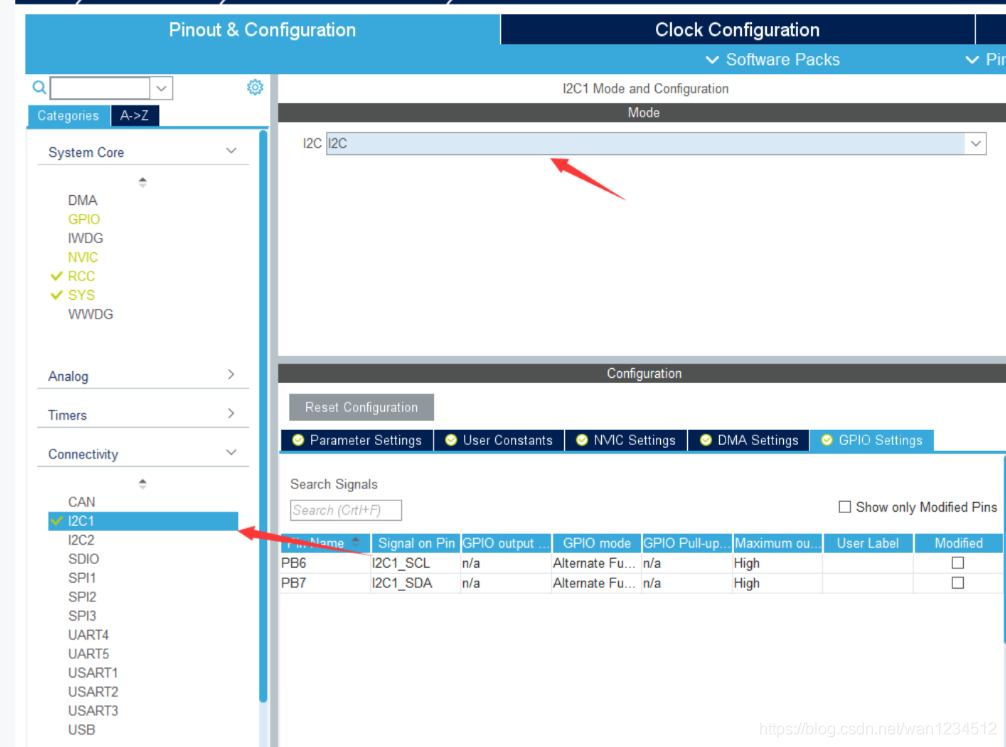

1、在I2C1中，打开I2C模式，

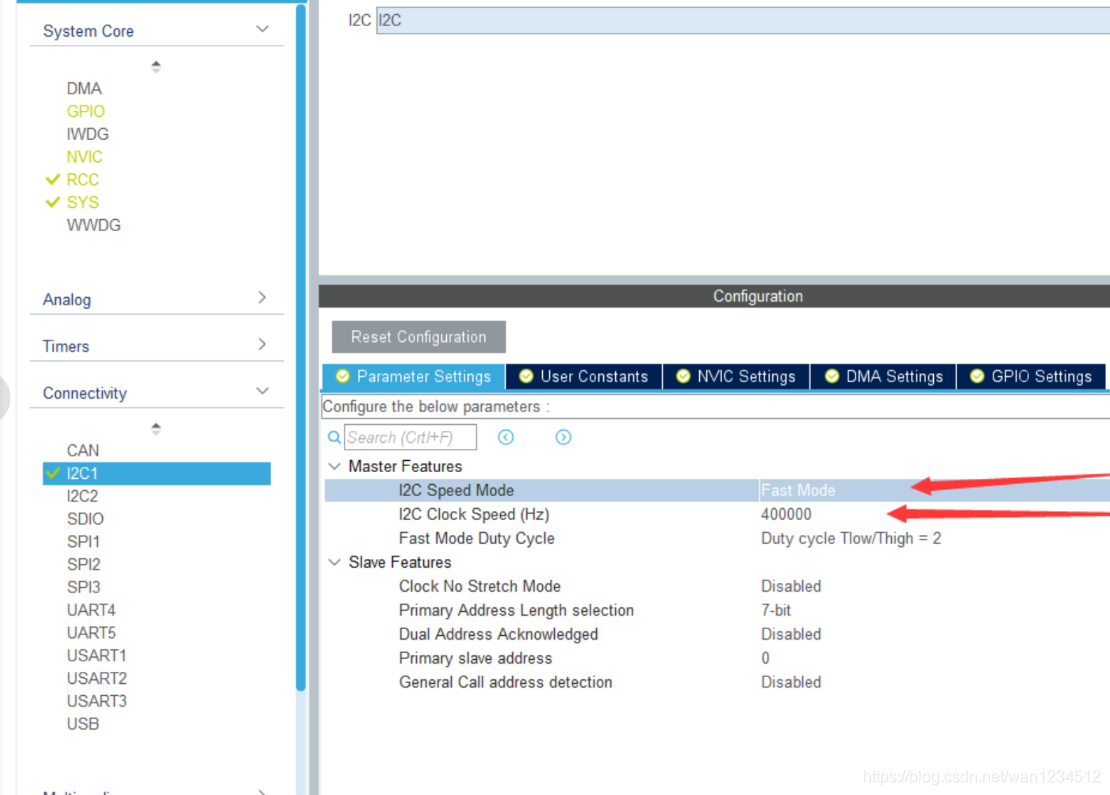

2、可根据需求选择I2C速度，此处选择快速模式

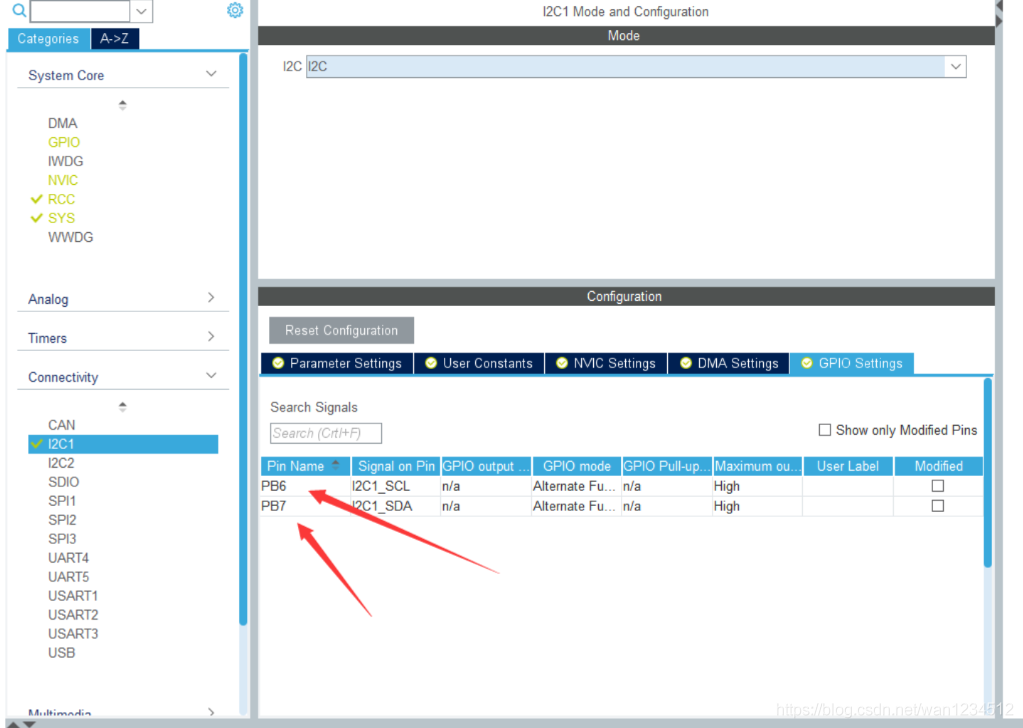

3、查看想要引脚代码和实际是否对的上，然后生成代码。
代码编写¶
1、以下是IIC常用函数相关解释
HAL_StatusTypeDef HAL_I2C_Mem_Read(I2C_HandleTypeDef *hi2c,
uint16_t DevAddress, uint16_t MemAddress,
uint16_t MemAddSize, uint8_t *pData,
uint16_t Size, uint32_t Timeout)
读取函数
例：
HAL_I2C_Mem_Read(&hi2c2, DevAddress, reg,I2C_MEMADD_SIZE_8BIT,&res,1,10);
HAL_I2C_Mem_Read(&hi2c2, DevAddress, reg,I2C_MEMADD_SIZE_8BIT,buf,len,10);
I2C_HandleTypeDef *hi2c 选择是哪个i2c
uint16_t DevAddress 器件地址
uint16_t MemAddress 寄存器地址
uint16_t MemAddSize 读取单个数据字节长度
uint8_t *pData 读取数据保存地址
uint16_t Size 读取数据长度
uint32_t Timeout 超时报错时间
HAL_StatusTypeDef HAL_I2C_Mem_Write(I2C_HandleTypeDef *hi2c,
uint16_t DevAddress, uint16_t MemAddress,
uint16_t MemAddSize, uint8_t *pData,
uint16_t Size, uint32_t Timeout)
写入函数
例：
HAL_I2C_Mem_Write(&hi2c2, DevAddress, reg,I2C_MEMADD_SIZE_8BIT,&data,1,10);
HAL_I2C_Mem_Write(&hi2c2, DevAddress, reg,I2C_MEMADD_SIZE_8BIT,data,len,10);
I2C_HandleTypeDef *hi2c 选择是哪个i2c
uint16_t DevAddress 器件地址
uint16_t MemAddress 寄存器地址
uint16_t MemAddSize 写入单个数据字节长度
uint8_t *pData 写入数据地址
uint16_t Size 写入数据长度
uint32_t Timeout 超时报错时间

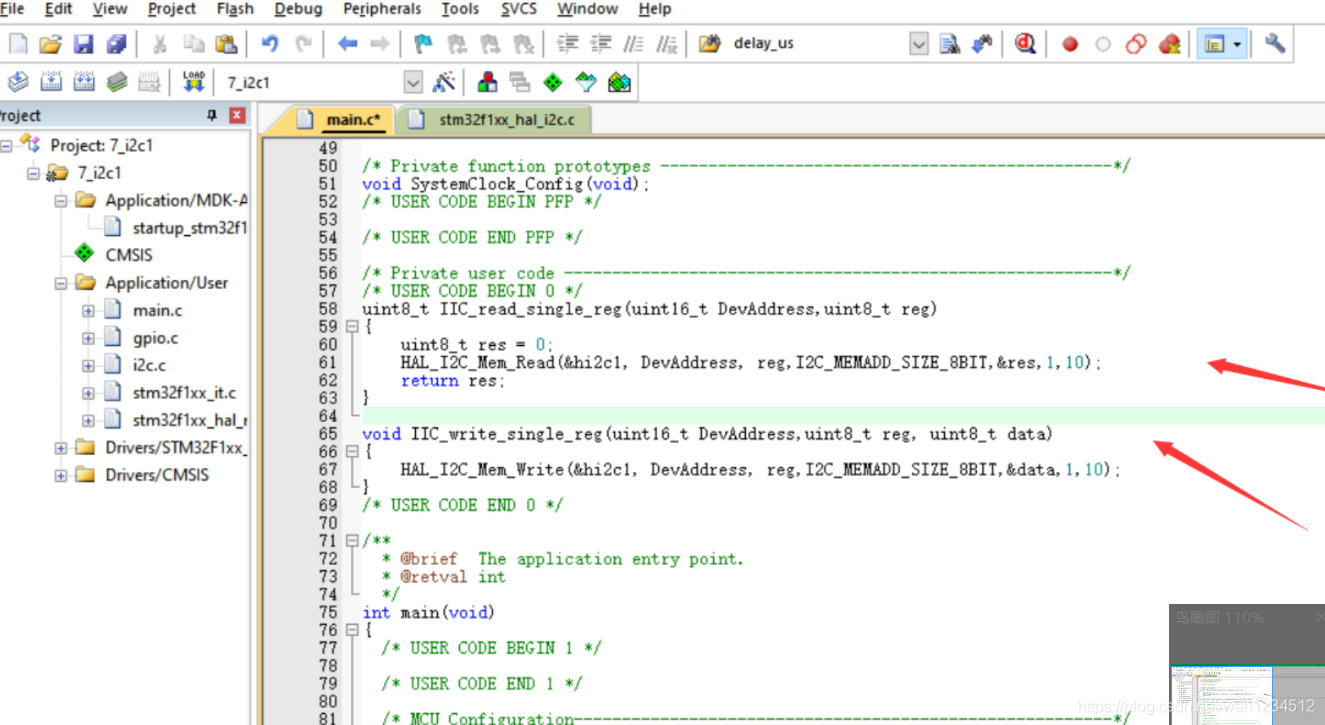

2、将函数做简单封装，这里只测试单个字节的写入和读取
uint8_t IIC_read_single_reg(uint16_t DevAddress,uint8_t reg)
{
uint8_t res = 0;
HAL_I2C_Mem_Read(&hi2c1, DevAddress, reg,I2C_MEMADD_SIZE_8BIT,&res,1,10);
return res;
}
void IIC_write_single_reg(uint16_t DevAddress,uint8_t reg, uint8_t data)
{
HAL_I2C_Mem_Write(&hi2c1, DevAddress, reg,I2C_MEMADD_SIZE_8BIT,&data,1,10);
}

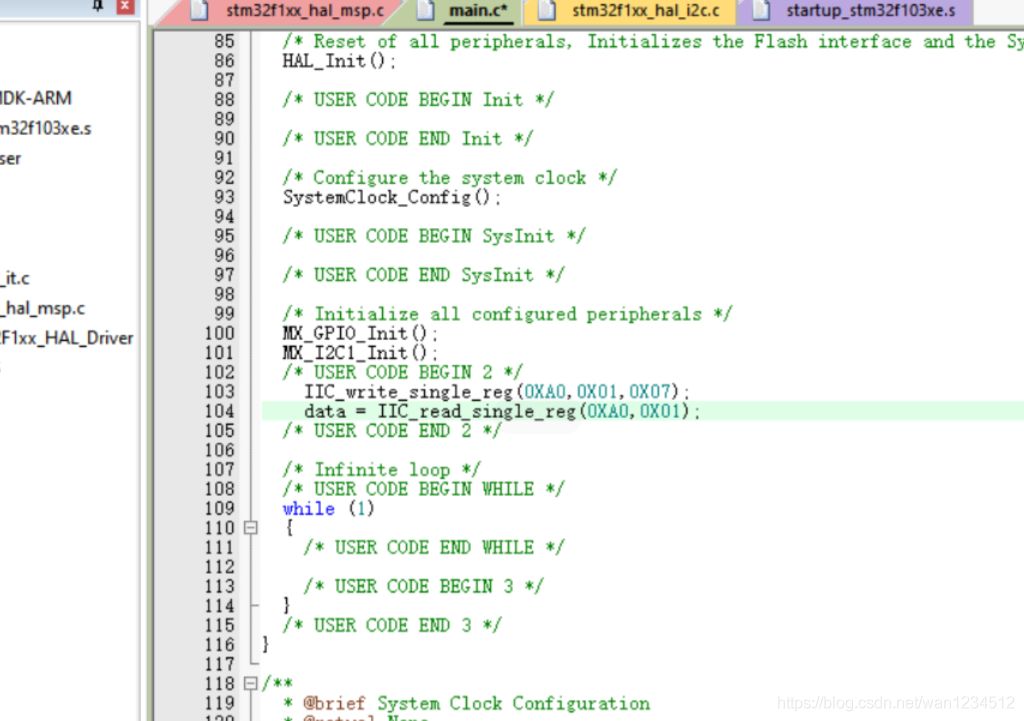

3、测试往0X01地址写数据0X07，用data读出来，用DEBUG查看，查看结果满足
