07.SPI通信写入和读取W25Q64
平台使用说明¶
硬件平台：正点原子STM32MINI开发板（STM32RCT6)
软件平台：STM32CubeMX （版本6.0.1） 、KEIL5（版本5.29）
实验说明¶
实现功能：用硬件SPI1读取板载W25Q64
硬件连接：
PA5->SPI_CLK
PA6->SPI_MISO
PA7->SPI_MOSI
PA2->SPI_NSS
说明：有时候程序下载后不实现，可试着复位一下，也可在魔术棒配置中打开下载后复位。（仅仅写了SPI配置部分，其余初始化以及工程配置未做说明）
参考博客： STM32CubeMx开发之路—13使用SPI读写W25Q64
CubeMx 配置¶

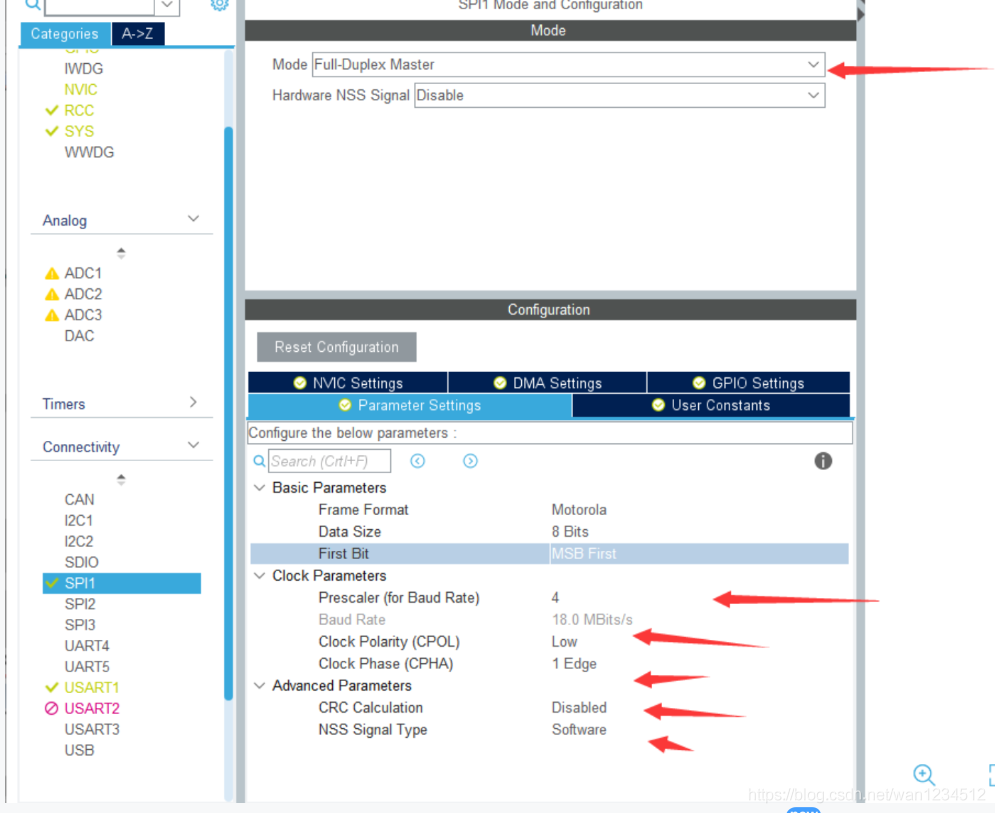

1、打开SPI1，选择全双工模式，MSB先行，时钟分频任意，只要不超过18M即可，选择软件触发

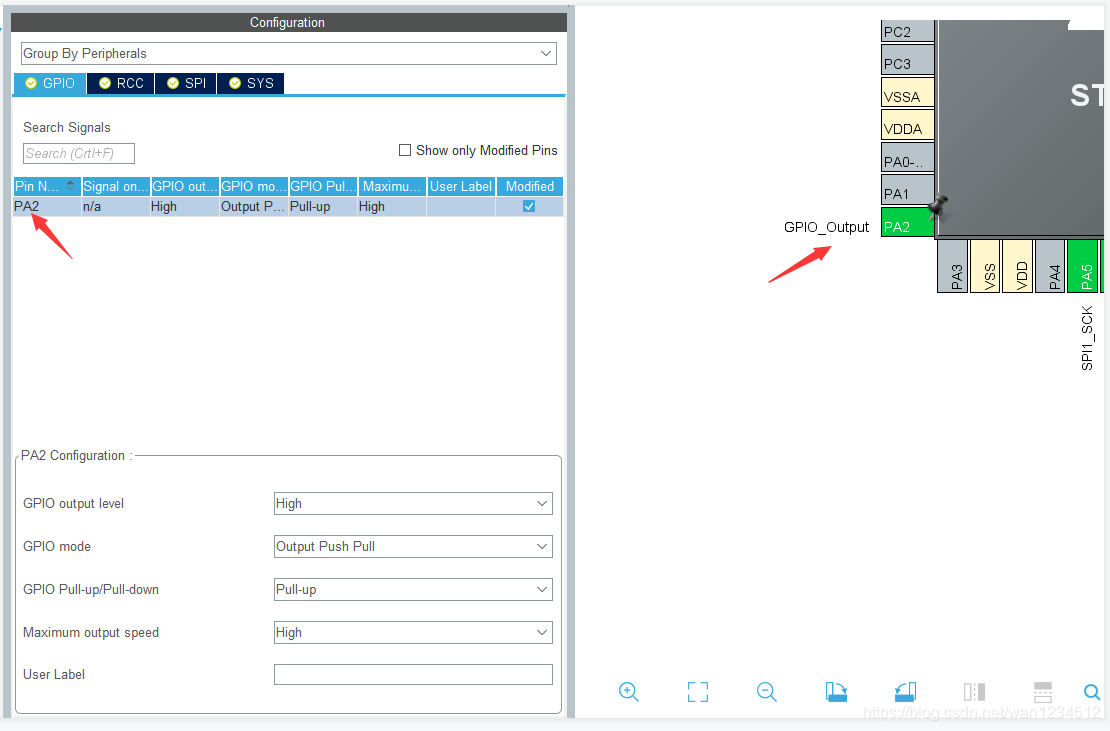

2、初始化PA2，当做SPI软件触发引脚，然后配置好工程其他文件生成代码即可。
代码编写¶
以下为测试代码，有参考上面链接的博客，也有一些修改，可以放在main.c中进行测试
#define SPI_NSS_HIGH(); HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_SET);
#define SPI_NSS_LOW(); HAL_GPIO_WritePin(GPIOA,GPIO_PIN_2,GPIO_PIN_RESET);
#define MY_HSPI hspi1
/* W25Q64的指令 */
uint8_t w25x_read_id = 0x90; // 读ID
uint8_t m_addr[3] = {0,0,0}; // 测试地址0x000000
uint8_t check_addr = 0x05; // 检查线路是否繁忙
uint8_t enable_write = 0x06; // 使能了才能改变芯片数据
uint8_t erase_addr = 0x20; // 擦除命令
uint8_t write_addr = 0x02; // 写数据命令
uint8_t read_addr = 0x03; // 读数据命令
uint8_t temp_ID[5] = {0,0,0,0,0}; // 接收缓存
uint8_t temp_wdata[5] = {0x99,0x88,0x77,0x66,0x55}; // 需要写入的数据
uint8_t temp_rdata[5] = {0,0,0,0,0}; // 读出数据保存的buff
/* 读ID */
void ReadID(void)
{
SPI_NSS_LOW(); // 使能CS
HAL_SPI_Transmit(&MY_HSPI, &w25x_read_id, 1, 100); // 读ID发送指令
HAL_SPI_Receive(&MY_HSPI, temp_ID, 5, 100); // 读取ID
SPI_NSS_HIGH(); // 失能CS
}
/* 检查是否繁忙 */
void CheckBusy(void)
{
uint8_t status=1;
uint32_t timeCount=0;
do
{
timeCount++;
if(timeCount > 0xEFFFFFFF) //等待超时
{
return ;
}
SPI_NSS_LOW(); // 使能CS
HAL_SPI_Transmit(&MY_HSPI, &check_addr, 1, 100); // 发送指令
HAL_SPI_Receive(&MY_HSPI, &status, 1, 100); // 读取
SPI_NSS_HIGH(); // 失能CS
}while((status&0x01)==0x01);
}
/* 写入数据 */
void WriteData(void)
{
/* 检查是否繁忙 */
CheckBusy();
/* 写使能 */
SPI_NSS_LOW(); // 使能CS
HAL_SPI_Transmit(&MY_HSPI, &enable_write, 1, 100); // 发送指令
SPI_NSS_HIGH(); // 失能CS
/* 擦除 */
SPI_NSS_LOW(); // 使能CS
HAL_SPI_Transmit(&MY_HSPI, &erase_addr, 1, 100); // 发送指令
HAL_SPI_Transmit(&MY_HSPI, m_addr, 3, 100); // 发送地址
SPI_NSS_HIGH(); // 失能CS
/* 再次检查是否繁忙 */
CheckBusy();
/* 写使能 */
SPI_NSS_LOW(); // 使能CS
HAL_SPI_Transmit(&MY_HSPI, &enable_write, 1, 100); // 发送指令
SPI_NSS_HIGH(); // 失能CS
/* 写数据 */
SPI_NSS_LOW(); // 使能CS
HAL_SPI_Transmit(&MY_HSPI, &write_addr, 1, 100); // 发送指令
HAL_SPI_Transmit(&MY_HSPI, m_addr, 3, 100); // 地址
HAL_SPI_Transmit(&MY_HSPI, temp_wdata, 5, 100); // 写入数据
SPI_NSS_HIGH(); // 失能CS
}
/* 读取数据 */
void ReadData(void)
{
/* 检查是否繁忙 */
CheckBusy();
/* 开始读数据 */
SPI_NSS_LOW(); // 使能CS
HAL_SPI_Transmit(&MY_HSPI, &read_addr, 1, 100); // 读发送指令
HAL_SPI_Transmit(&MY_HSPI, m_addr, 3, 100); // 地址
HAL_SPI_Receive(&MY_HSPI, temp_rdata, 5, 100); // 拿到数据
SPI_NSS_HIGH(); // 失能CS
}
main函数中初始化后分别执行以下代码
ReadID();
WriteData();
ReadData();
