07 IIC和PCF8591实验
实验说明¶
我们这里会使用IIC去驱动一个PCF8591,这是一个AD/DA转换器,通过IIC获取和设置输入输出。我们把它的输出接了一个LED灯,我们就可以通过控制DA的输出来控制这个LED灯的亮,模拟智能家居的台灯,我们在AD输入接了一个光敏电阻电路,用来模拟检测阳光大小,处理一些逻辑判断,还有3个AD转换口,我引了出来,可以根据自己的需要添加模块。

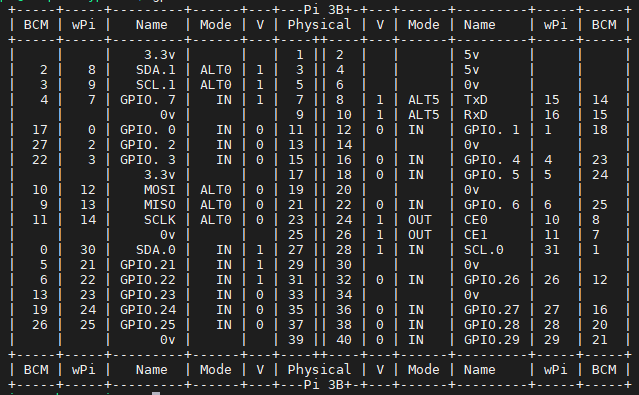

首先需要打开IIC

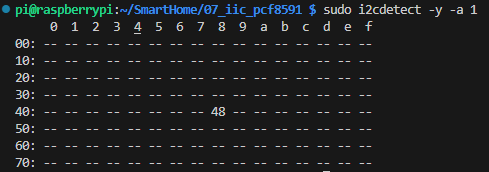

然后使用以下指令查看
如果出现以下
就算成功了。
代码编写¶
wiringPi¶
主要说一下怎么初始化和发送数据,具体的实现,参考github的开源链接。
1、函数设置要控制的节点对象,将返回设备节点。
2、读取设备节点值
3、给设备节点值写值
4、给设备节点的某一个寄存器写值
//写1个字节
int wiringPiI2CWriteReg8 (int fd, int reg, int data) ;
//写2个字节
int wiringPiI2CWriteReg16 (int fd, int reg, int data) ;
5、读取设备节点某一个寄存器的值
//读取一个字节数据
int wiringPiI2CReadReg8 (int fd, int reg) ;
//读取两个字节数据
int wiringPiI2CReadReg16 (int fd, int reg) ;
下面是一个初始化pcf和使用pcf的代码。
这是pcf8591.c的代码
#include "pcf8591.h"
#include "wiringPi.h"
#include "wiringPiI2C.h"
#include <unistd.h>
#define pcfAddress 0x48
static int pcf8591_fd = 0;
int pcf8591Setup ()
{
if ((pcf8591_fd = wiringPiI2CSetup (pcfAddress)) < 0)
return FALSE ;
return TRUE ;
}
void pcfAnalogWrite (int value)
{
if(pcf8591_fd <= 0)
return;
wiringPiI2CWriteReg8(pcf8591_fd,0x40,value);
}
uint8_t pcfAnalogRead (int pinReg)
{
uint8_t adcx ;
adcx = wiringPiI2CReadReg8(pcf8591_fd, 0x40|pinReg);
return adcx ;
}
然后main里我们写一点读取和设置。写的逻辑是按键1按下就DA值加价,按键2按下DA值就减减,按键3按下就读取AD0的值,并打印。
#include <wiringPi.h>
#include <stdio.h>
#include "bsp_led.h"
#include "bsp_key.h"
#include "bsp_beep.h"
#include "pcf8591.h"
int main(void)
{
int key_value = 0;
int dac_led_value = 0;
uint8_t night_adc = 0;
if(wiringPiSetupGpio() < 0) //当使用这个函数初始化树莓派引脚时,程序使用的是wiringPi 引脚编号表。
return 1;
led_init();
key_init();
if(pcf8591Setup()==FALSE)
printf("pcf初始化失败\r\n");
else
printf("pcf初始化成功\r\n");
while (1)
{
key_value = KeyScan(SINGLE_SCAN); //读取引脚电平
if(key_value == 1)
{
dac_led_value +=50;
if(dac_led_value>250) dac_led_value=250;
pcfAnalogWrite(dac_led_value);
}else if(key_value == 2)
{
dac_led_value -=50;
if(dac_led_value<0) dac_led_value=0;
pcfAnalogWrite(dac_led_value);
}else if(key_value == 3)
{
night_adc = pcfAnalogRead(0);
printf("%u\r\n",night_adc);
}
delay(5);
}
}
编写完成后使用之前的Makefile文件,make即可。
想要停止这个程序,Ctrl+c即可。
